Échafaudages destinés aux chantiers navals et à l’industrie pétrolière

Face à une coque de yacht de 85 mètres ou une plateforme offshore en zone ATEX, les solutions d’échafaudage standard sont inapplicables. Les contraintes sectorielles écartent d’emblée les pratiques classiques : absence de points d’ancrage fiables, courbures métalliques prononcées, atmosphères explosibles, mouvements permanents liés aux marées. Comme le souligne le dossier de référence de l’INRS sur les atmosphères explosives, chaque jour en moyenne, une explosion se produit dans le milieu industriel en France — l’ingénierie des structures temporaires en hauteur doit intégrer cette réalité.

L’enjeu dépasse la simple conformité réglementaire. Selon l’enquête 2024 de l’OPPBTP, une chute de hauteur sur deux est liée à un défaut d’équipement de protection collective. Dans un environnement naval ou offshore, où les conditions météorologiques amplifient les risques, cette statistique prend une dimension critique. Seules les structures autostables, dimensionnées par bureau d’étude et validées par organismes accrédités, garantissent la sécurité maximale.

Contraintes extrêmes des environnements offshore et navals

Prenons une situation classique : une équipe doit intervenir sur la coque d’un super-yacht amarré en cale sèche à Marseille. Le cahier des charges impose l’impossibilité formelle de percer ou d’ancrer la moindre fixation sur la surface métallique — pour des raisons esthétiques, techniques et contractuelles. Dans le même temps, les délais de maintenance sont comptés : la fenêtre d’intervention se limite à quelques semaines avant remise à l’eau. Cette double contrainte — aucun ancrage possible et délais serrés — exige une ingénierie spécifique que les échafaudages standards de bâtiment ne peuvent satisfaire.

Les environnements offshore et navals partagent plusieurs spécificités techniques qui écartent les solutions classiques. La pratique démontre que ces contraintes s’additionnent et nécessitent une approche globale plutôt qu’une simple adaptation ponctuelle.

L’erreur la plus courante reste la sous-estimation de ces contraintes cumulées. Plusieurs maîtres d’œuvre tentent d’adapter des échafaudages classiques en ajoutant du lestage au sol. Cette approche empirique conduit à des coefficients de sécurité insuffisants, des instabilités sous vent latéral et des arrêts de chantier imposés par les organismes de contrôle. Les tendances réglementaires 2026 renforcent l’obligation de calculs préalables validés par ingénieur structure.

Solutions techniques pour structures autostables sans ancrage

Face aux impossibilités d’ancrage, trois familles de solutions garantissent la stabilité : contrepoids, modularité sur rails ou haubanage. Chacune répond à des configurations spécifiques selon la géométrie de l’ouvrage, les charges d’exploitation et les délais de montage. Ces trois approches nécessitent systématiquement une note de calcul validée par bureau d’étude.

Le recours à un acteur spécialisé disposant d’un bureau d’étude intégré comme conceptechafaudage.com garantit plans Autocad dimensionnés, notes de calcul conformes NF EN et suivi de montage qualifié — trois prérequis non négociables pour les chantiers navals et offshore.

Structures à contrepoids lestés

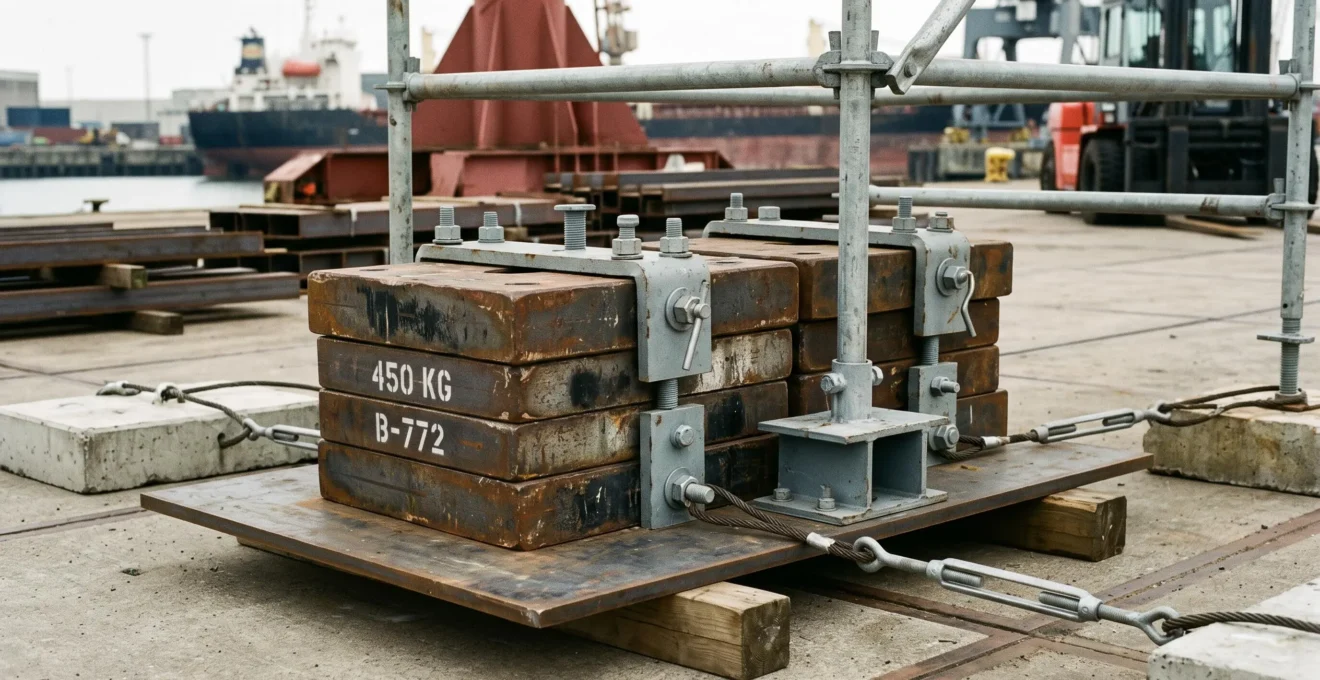

Le principe repose sur la compensation de l’absence d’ancrage par une masse suffisante au sol. Des plaques d’acier, des blocs béton ou des ballasts remplis d’eau sont disposés à la base de la structure pour abaisser le centre de gravité et résister aux efforts de renversement. Les calculs déterminent le poids minimal nécessaire en fonction de la hauteur de travail, de la surface exposée au vent et des charges d’exploitation (ouvriers, matériaux, outillage). Cette solution convient particulièrement aux interventions ponctuelles sur yachts amarrés, où la stabilité au sol est garantie et où la surface de chantier permet le stockage temporaire de lest.

Systèmes modulaires sur rails de roulement

Pour les chantiers navals nécessitant un déplacement latéral de la structure — notamment lors de la maintenance progressive d’une coque de navire —, les systèmes modulaires sur rails offrent une mobilité sans démontage complet. Des châssis équipés de roues industrielles se déplacent sur des rails fixés au sol. La structure reste autostable grâce à un empattement large et à des vérins de stabilisation déployés à chaque nouvelle position. Cette configuration réduit les temps de montage et améliore la productivité en permettant l’accès séquentiel à différentes zones sans multiplier les installations. Les chantiers navals français adoptent progressivement ce type de solution pour les interventions récurrentes sur flottes de yachts.

Dispositifs de haubanage et stabilisation par cadre

Lorsque la hauteur de travail dépasse 15 mètres ou que les conditions de vent offshore imposent un renforcement de la stabilité, le haubanage complète les contrepoids. Des câbles métalliques tendus relient la partie supérieure de la structure à des points d’appui latéraux au sol, créant un effet de triangulation qui limite les oscillations. Cette technique, courante sur les plateformes pétrolières, nécessite une surface de chantier élargie pour accueillir les ancrages de câbles. Les calculs intègrent alors les efforts de traction dans les haubans et vérifient la résistance des points d’appui au sol.

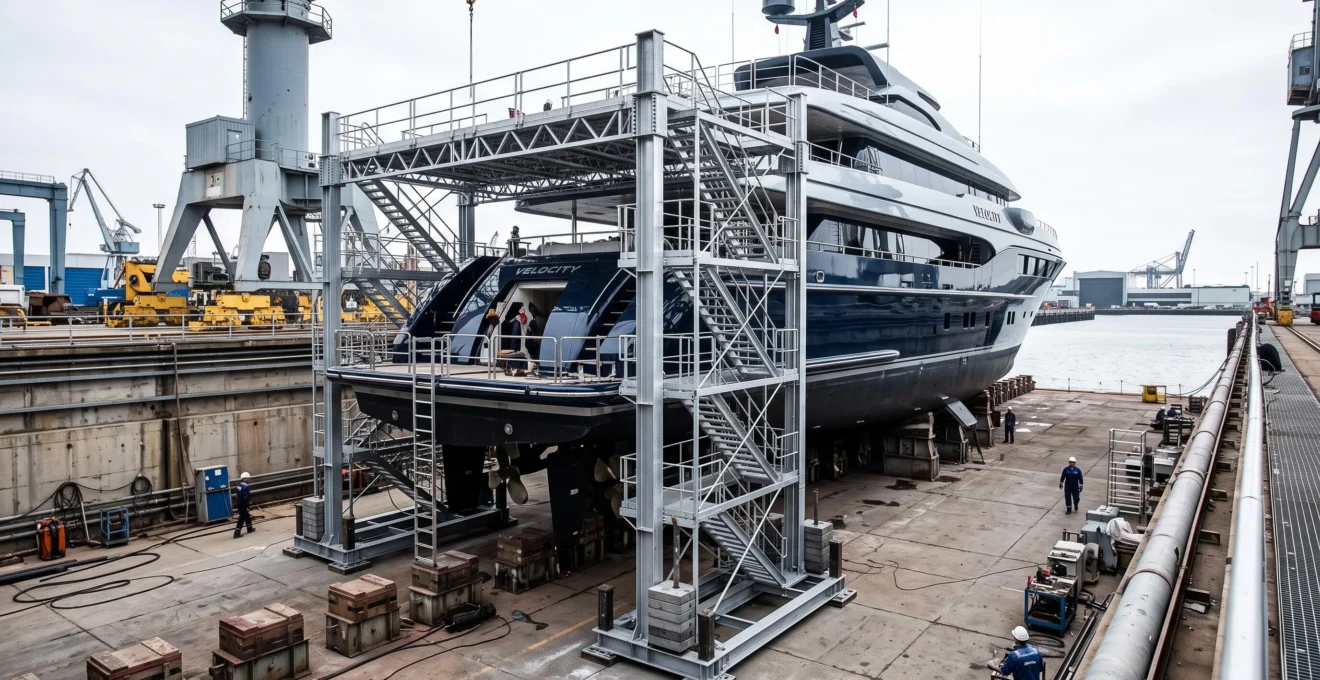

Cas d’intervention sur un super-yacht de 85 mètres en cale sèche à Marseille : face à l’impossibilité d’ancrage et à la courbure de coque, une structure modulaire sur rails avec contrepoids latéraux offre la meilleure combinaison productivité-sécurité. Le montage nécessite quatre jours avec cinq monteurs qualifiés. La structure se déplace ensuite latéralement tous les trois jours pour couvrir les 85 mètres, évitant les installations multiples et réduisant le coût global.

Il est généralement recommandé de privilégier les bureaux d’étude certifiés plutôt que les monteurs généralistes pour dimensionner ces structures complexes. Les retours d’expérience montrent que les tentatives d’adaptation empirique conduisent à des surcoûts liés aux reprises et, dans certains cas, à des sanctions réglementaires pour non-conformité. La visibilité d’une barrière de chantier adaptée en pied de structure complète le dispositif de sécurité collective en délimitant la zone d’évolution des équipements de levage.

Conformité normative dans les secteurs à haute criticité

Les échafaudages destinés aux chantiers navals et à l’industrie pétrolière relèvent d’un cadre réglementaire strict. Selon ce que prescrit la Section 8 du Code du travail (art. R4323-58 à R4323-90), le montage et le démontage d’un échafaudage s’effectuent uniquement sous la direction d’une personne compétente et par des travailleurs ayant reçu une formation adéquate et spécifique. Cette exigence implique une traçabilité documentaire complète : attestations de formation, habilitations monteurs, registre de sécurité tenu à jour.

Les normes techniques applicables structurent l’ensemble de la démarche de conformité. La NF EN 12810-1 définit les exigences de performance et les méthodes de calcul pour les échafaudages de façade à composants préfabriqués. La NF EN 12811-1 fixe les critères de conception, de dimensionnement et de résistance mécanique. Pour les structures autostables, ces normes imposent un coefficient de sécurité minimal de 1,5 et exigent une note de calcul validée dès que la configuration sort du cadre prévu par la notice fabricant. Les chiffres de l’OPPBTP indiquent que les trois quarts des accidents graves surviennent dans des entreprises de moins de 50 salariés, souvent faute de moyens techniques pour produire ces calculs en interne.

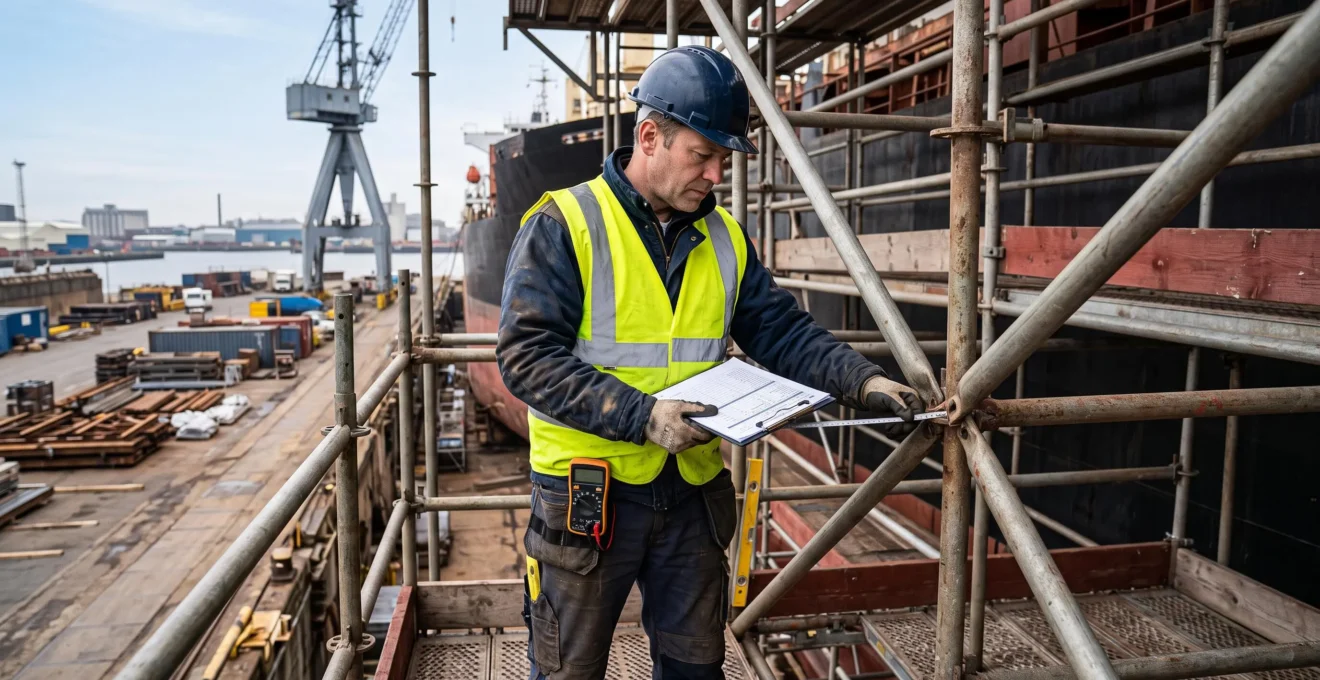

Les organismes de contrôle accrédités — Bureau Veritas, Apave, Socotec — jouent un rôle central dans la validation des installations complexes. Leur intervention n’est pas facultative : elle conditionne juridiquement la mise en service de la structure. Le contrôleur vérifie la conformité du montage au plan, la résistance des assemblages, la présence des garde-corps réglementaires et l’adéquation des dispositifs de stabilité. Cette démarche protège l’employeur de la responsabilité pénale en cas d’accident et garantit la validité des assurances chantier. Les normes de sécurité en échafaudage imposent également une vérification trimestrielle pour les installations de longue durée, fréquente sur les chantiers navals s’étalant sur plusieurs mois.

Ingénierie sur mesure : du calcul à la mise en service

La réalisation d’un échafaudage complexe pour chantier naval ou offshore suit un processus linéaire en cinq étapes. Chacune mobilise des compétences techniques spécifiques et génère des livrables documentaires obligatoires pour la traçabilité réglementaire. Cette chronologie type reflète la pratique constatée sur les chantiers français, notamment dans les bassins de Marseille, Saint-Nazaire ou La Ciotat.

• J+0
  Diagnostic terrain et relevé dimensionnel : visite du site, mesure de la géométrie de l’ouvrage, identification des contraintes (zones ATEX, interdictions d’ancrage, surfaces de stockage matériel). Production d’un plan de masse avec implantation projetée de la structure.
• J+7
  Calculs de structure et plans Autocad : bureau d’étude produit la note de calcul (efforts, contrepoids, coefficients de sécurité) et les plans de montage détaillés. Validation technique interne avant transmission au client.
• J+14
  Approvisionnement matériel et préparation chantier : commande ou mobilisation du matériel certifié NF, transport sur site, préparation des surfaces d’appui au sol (planéité, résistance).
• J+21
  Montage par équipe qualifiée : monteurs titulaires des habilitations réglementaires assemblent la structure selon le plan validé. Mise en place des contrepoids, vérification des niveaux, installation des garde-corps.
• J+28
  Contrôle organisme accrédité et mise en service : intervention Bureau Veritas, Apave ou Socotec pour vérification réglementaire. Émission du certificat de conformité autorisant l’exploitation. Remise du dossier technique complet au maître d’ouvrage.

Cette chronologie révèle un délai global de quatre semaines entre la demande initiale et la mise en service effective. Les retours d’expérience OPPBTP convergent vers une observation : les tentatives d’accélération en supprimant l’étape de calcul ou en réduisant les contrôles se soldent par des retards bien supérieurs lorsque l’inspection du travail ou l’organisme de contrôle impose des reprises. La planification rigoureuse, intégrant dès l’origine l’ensemble des validations, garantit le respect des délais contractuels.

La question de la protection des zones sensibles au sol intervient dès la phase de diagnostic. Sur certains chantiers navals en zone portuaire classée, les surfaces au sol nécessitent la pose de dalles de répartition pour éviter le poinçonnement des revêtements. Cette contrainte alourdit le budget matériel mais reste indispensable pour obtenir l’autorisation d’exploitation du gestionnaire portuaire.

Questions fréquentes sur les échafaudages navals et pétroliers

Les chantiers navals et pétroliers imposent une rupture méthodologique : structures autostables dimensionnées par ingénieur, validées par organismes accrédités, conformes aux normes NF EN 12810 et NF EN 12811. La mobilisation d’un acteur spécialisé disposant d’un bureau d’étude intégré garantit sécurité, conformité réglementaire et maîtrise des délais pour ces environnements à haute criticité.
